Planungsleistungen



Wir unterstützen unsere Kund:innen sowohl bei der Projektierung und Planung von Energieinfrastrukturanlagen als auch bei der Errichtung neuer (oder der Optimierung bestehender) Prozess- und Energieanlagen.

Nachfolgend unsere Einzelleistungen im Engineering:

Prozess- und Energieanlagenplanung:

Infrastrukturplanung:

Detailengineering in 2D und 3D



ICB führt für Sie die Detailplanung in 2D oder 3D durch und erstellt die gewünschten Dokumente für folgende Projektstufen:



  • Beschaffung
  • Montage
  • Inbetriebnahme



Die einzelnen Dokumente werden entweder durch Ableitung aus der 3D-Modellierung oder direkt als 2D-Element erstellt:



  • Fertigungs-, Zusammenstellungs- und Montagezeichnungen
  • Rohrleitungs- und Stahlbaupläne
  • Stücklisten, Mengen- und Massenauszüge
  • R&I-Schemen
  • Isometrien



Die Erstellung der Dokumente erfolgt in enger Abstimmung mit unseren Kund:innen und/oder mit dem ausführenden Unternehmen.

Rohrplanung



Die Rohrplanung stellt einen besonders sensiblen Teil der 3D-Planung dar. Verschiedenste gesetzliche, normative, technische und kundenspezifische Anforderungen müssen in Einklang gebracht werden. Aus diesem Grund hat die Rohrplanung wesentlichen Einfluss auf die Planung und Errichtung sowie den stabilen, effizienten und wirtschaftlich erfolgreichen Betrieb einer Anlage. Leistungen im Bereich der Rohrplanung sind z.B.:



  • Entwurfsprüfung
  • Aufstellungsplanung
  • 3D-Routing inklusive Kollisions- und Fluchtwegeprüfung
  • Materialauszüge
  • Erstellung von Hook-ups
  • Lebensdauerberechnungen
  • Berechnung und Konstruktion von Sonderbauteilen
  • Rohrlagerungsplanung
  • Sekundärstahlbauplanung

Rohrklassen und -standards



Durch die Definition von Rohrklassen und werkseigenen technischen Richtlinien – sogenannten Werksstandards – können Planung, Errichtung, Betrieb und Instandhaltung einer Anlage wesentlich effizienter gestaltet werden.

Die wesentlichen Faktoren zur Definition sind:



  • Geltendes Regelwerk
  • Anwendungsfall
  • Betriebsmedium und Betriebsparameter
  • Betriebs- und Arbeitssicherheit
  • Lebensdauer



ICB erstellt für Sie auf Grundlage Ihrer individuellen Vorgaben und unter Berücksichtigung geltender gesetzlicher Vorschriften und Normen die für Ihren Betrieb maßgeschneiderten Rohrklassen und/oder Werksstandards, für eine effiziente und normativ konforme Abwicklung.

Rohrstressberechnungen – Rohrstatik



Die rohrstatische Analyse – oder auch kurz Rohrstatik genannt – stellt sicher, dass eine Rohrleitung aufgrund der Belastungen durch Betrieb und äußere Einflüsse nicht über die zulässigen Grenzen hinaus belastet wird. Weiters liefert sie die erforderlichen Auslegungsparameter für Rohrlagerungen und die an Schnittstellen und Stutzen übertragenen Kräfte und Verformungen.



Wir führen für Sie die erforderlichen rohrstatischen Analysen durch und liefern Ihnen brauchbare Alternativen, falls ein vorgegebener Rohrverlauf nicht funktioniert und es zu einer Überlastung kommen würde. Die Durchführung der rohrstatischen Analyse ist durch Normen vorgegeben. Die bekanntesten sind:



  • EN13480
  • ASME B31.1 bzw. B31.3



Durch die Verwendung von anerkannter Berechnungssoftware wird sichergestellt, dass alle relevanten Einflussfaktoren folgerichtig und regelwerkskonform berücksichtigt werden:



  • Innendruck
  • Statische und dynamische Belastung
  • Lastfälle
  • Verlegungsart



Wir erstellen die Dokumentation – auftragsbezogen und nach Kundenwunsch:



  • Einstufung nach EG-Richtlinie 2014/68/EU (Druckgeräterichtlinie)
  • Dokumentation zur Vorprüfung
  • Lagerungskonzept und Lagerkräfte

Bestandserfassung und Engineering in Bestandsanlagen



Der Lebenszyklus von Industrieanlagen ist zumeist auf mehrere Jahrzehnte ausgelegt. Oft kommt es vor, dass aufgrund dieser langjährigen Auslegung die Bestandspläne von Anlagen und Werkshallen veraltet oder überholt sind und nicht mehr mit aktuellen Gegebenheiten übereinstimmen oder gar nicht mehr vorhanden sind.

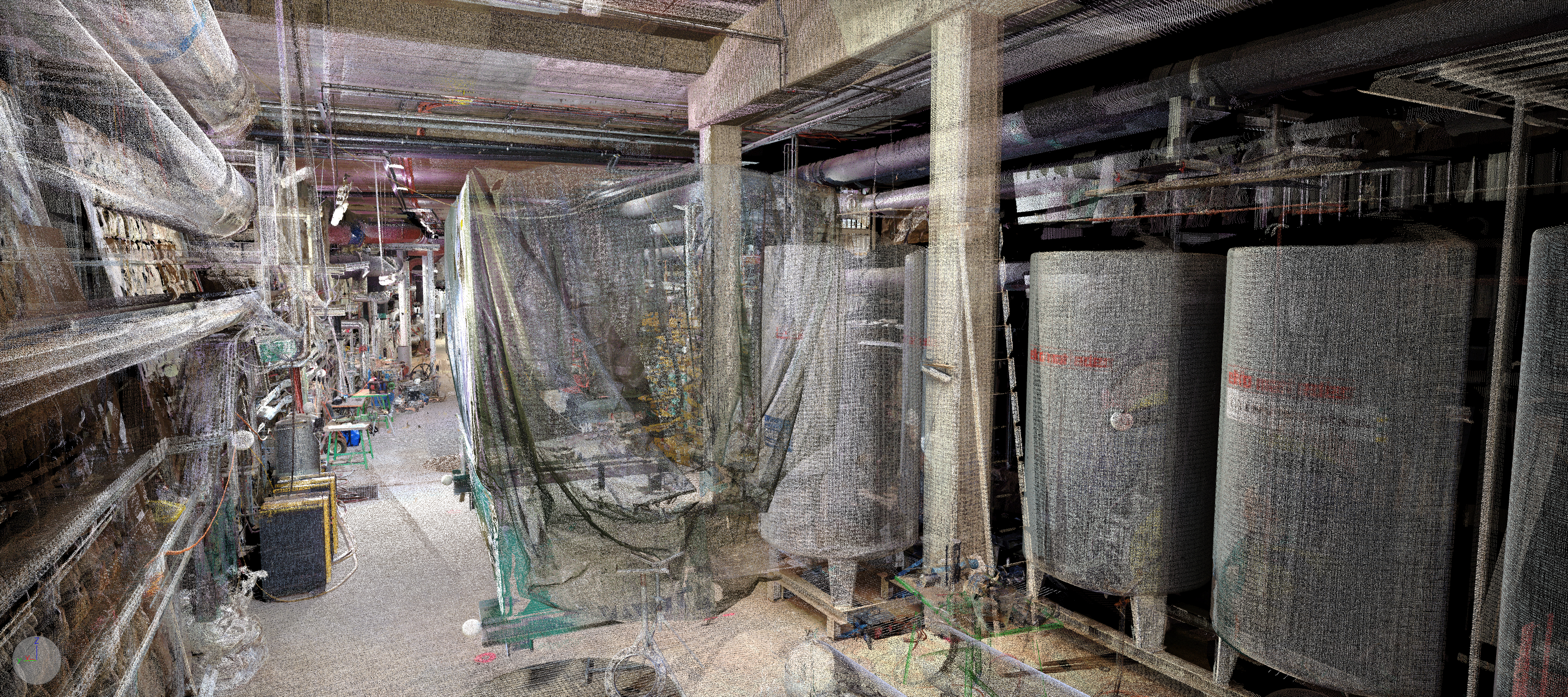

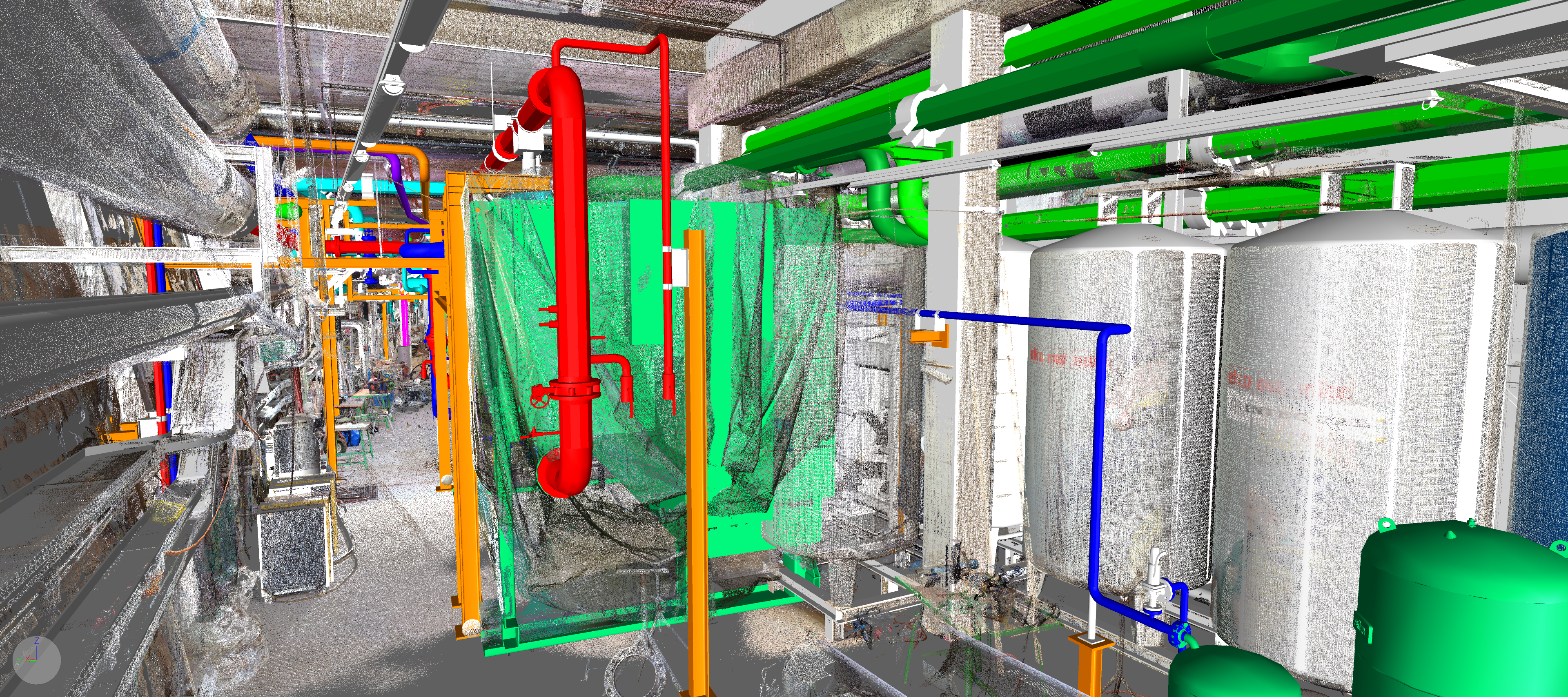

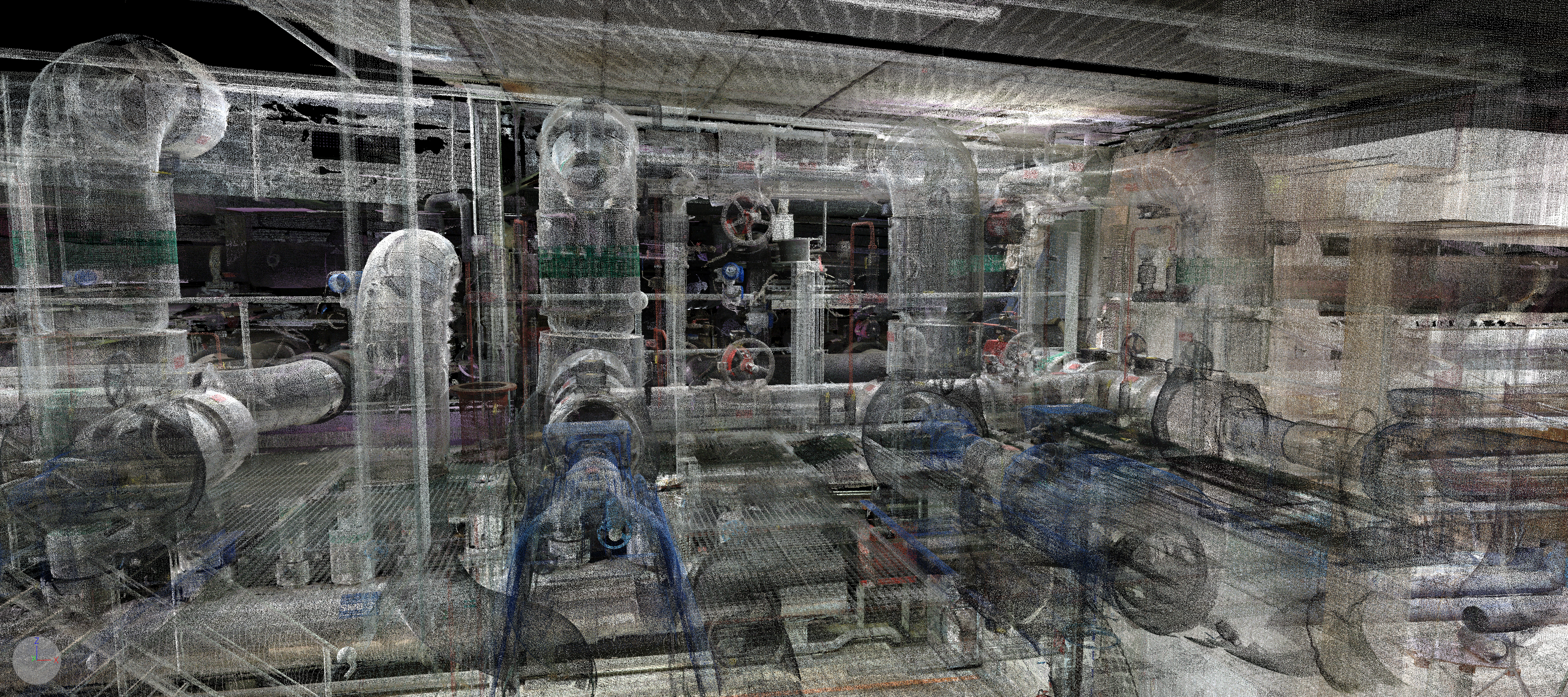

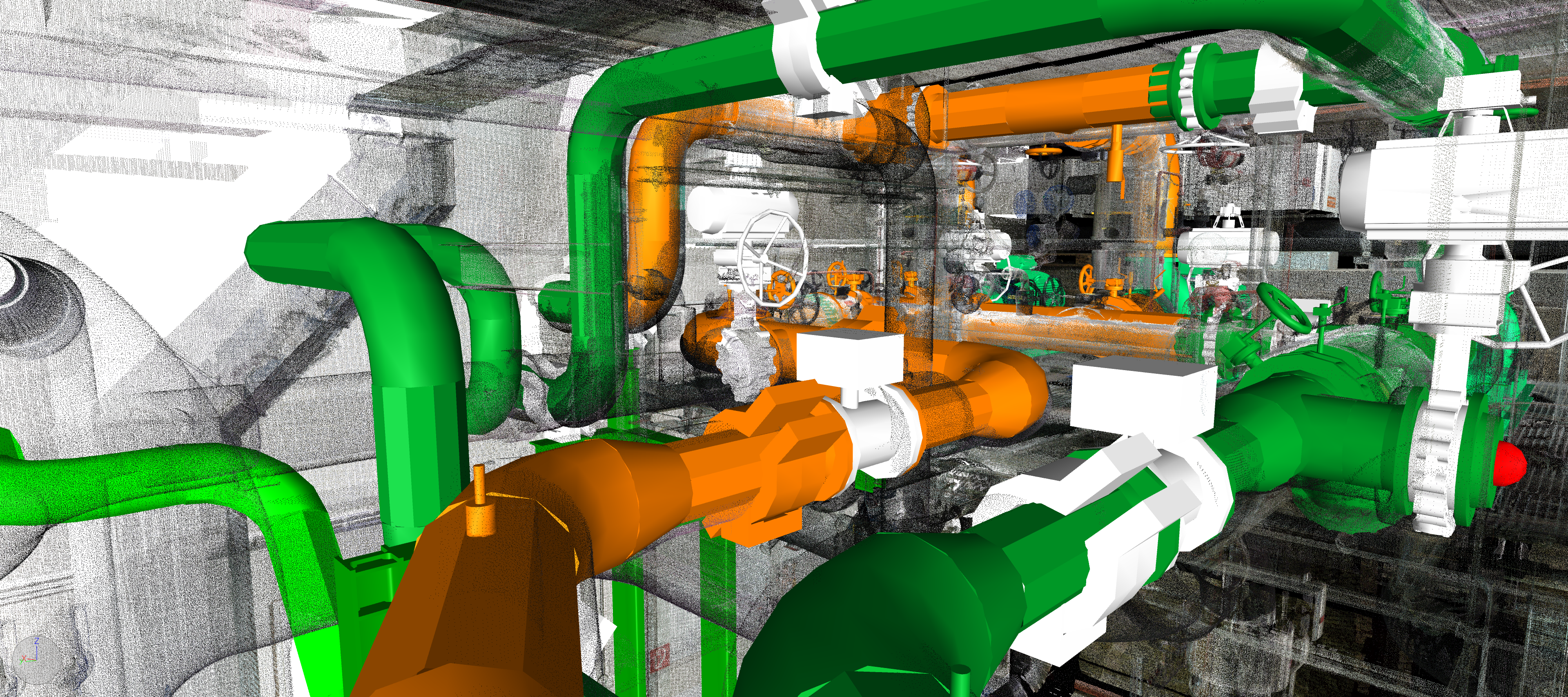

Die Aufnahme der Leitungsführungen vor Ort, durch unsere erfahrenen Mitarbeiter:innen, aber auch die Vermessung mittels 3D Laserscanning sorgt in solchen Fällen für eine rasche und präzise Bestandsaufnahme, die für anstehende Adaptierungen unerlässlich ist. Zusätzlich werden alle weiteren vorhanden Dokumente gesichtet und bewertet um weitere Informationen für die Bestandsbeurteilung herauszufiltern.



Darüber hinaus bietet dieses Verfahren große Effizienzvorteile und Planungssicherheit bei der Erfassung von Anlagenteilen, die schwer zugänglich sind.



Die häufigsten Anwendungen sind:



  • Störkantenerfassung
  • Kollisionsanalyse
  • Bestandsdokumentation
  • Planung baulicher Veränderungen
  • Neuplanung technischer Modifikationen



Die Vorteile dieser Methode für Anlagenbauer:innen und -betreiber:innen liegen auf der Hand:



  • Kurze Stehzeit der Anlage
  • Durchführung auch bei laufendem Betrieb
  • Digitale Verarbeitung
  • Verlässliche Grundlage für Dokumentation und Planung

Stahlbaustatik und Konstruktion



ICB übernimmt für Sie die statische Auslegung von Tragwerken und Konstruktionen aus Stahl (Bühnen, Laufstege, Plattformen, Brücken, Lagerunterstützungen, etc.) gemäß den geltenden behördlichen Vorschriften, wie z.B. Eurocode.



Aufgabe ist sowohl der Nachweis der ausreichenden Tragsicherheit und Gebrauchstauglichkeit bei definierten Belastungsszenarien (z.B. mechanisch-statische und mechanisch-dynamische Belastung, Umweltbelastung, Erdbeben, kombinierte Belastung …) als auch die optimale Auslegung nach wirtschaftlichen Gesichtspunkten (z.B. Gewicht, Errichtungskosten, Betriebskosten, Lebensdauer, Erweiterungsmöglichkeit).



Der Umfang der statischen Auslegung (Profile, Tragwerksystem, Knotentyp etc.) wird projektbezogen mit dem/der Kund:in vereinbart. Der Nachweis erfolgt durch einen Berechnungsbericht, der auf Wunsch prüffähig, d.h. vorbereitet zur Prüfung und Genehmigung durch Dritte, ausgeführt wird.



Darüber hinaus erledigen wir für Sie auch die konstruktive Umsetzung des Stahlbaus gemäß EN 1090-2:



  • Material- und Stücklisten
  • Einzelteilzeichnungen inklusive NC- oder DXF-Dateien
  • Zusammenstellungen (assembly drawings)
  • Montagezeichnungen



Zur Umsetzung verwenden wir anerkannte Softwaresysteme.

Das Ergebnis ist eine vollständige Stahlbaukonstruktion als Basis für Ausschreibung, Bestellung, Fertigung und Errichtung.

Druckbehälter und Ausrüstungsteile



ICB erledigt für Sie die Auslegung und Berechnung von Druckbehältern und druckhaltenden Ausrüstungsteilen nach folgenden anerkannten europäischen und drittstaatlichen Normen und Regelwerken:



  • EN13445
  • EN12516
  • EN12952
  • AD2000
  • AMSE VIII
  • ASME B16.34
  • andere



Beispiele für Druckbehälter sind:



  • Verfahrenstechnische Behälter, Apparate, Tanks.
  • Abscheider, Sammler, Filter
  • Behälter unter äußerem Überdruck
  • Lagerbehälter für Gase (Flüssiggastanks, Kryotanks für verflüssigte Gase)
  • Wärmeübertrager (Kondensatoren, Verflüssiger, Wärmetauscher)
  • Druckspeicher



Rohrleitungen gelten nicht als Druckbehälter im engeren Sinn und werden daher nach gesonderten Normen/Regelwerken ausgelegt und berechnet. Armaturengehäuse können – abhängig von der Ausführungsart – nach den geltenden Regelwerken für Druckbehälter oder Rohre oder auch nach anderen spezifischen Normen berechnet werden.



Seit 2002 unterliegen Druckbehälter mit einem maximal zulässigen Betriebsüberdruck von über 0,5 bar zusätzlich der EG-Richtlinie 2014/68/EU (Druckgeräterichtlinie).

Dokumentation



Die Anlagendokumentation wird häufig auch als ‚As-built‘-Dokumentation bezeichnet. Im Zuge einer Montage oder Installation müssen nachstehende Bestandteile der Dokumentation für die Betreiber:innen zur Verfügung stehen:



  • Anlagenbeschreibung
  • Funktionsbeschreibung der Gesamtanlagen und Einzelteile
  • Betriebs- und Wartungsanleitung
  • Technische Zeichnungen und Pläne
  • CE-Kennzeichnung, Herstellererklärung, Konformitätserklärung
  • Prüfergebnisse und Prüfberichte



Verschiedene Gründe können dazu führen, dass diese Dokumente bei Kund:innen fehlen oder ihre Gültigkeit verloren haben:



  • Veränderte gesetzliche Bestimmungen
  • Veränderte Behörden- und/oder Normenanforderungen
  • Alte Anlagen mit nicht dokumentierten Umbauten
  • Nicht durchgeführte As-Built-Dokumentation
  • Verlust aufgrund höherer Gewalt
