Referenzprojekt
Kältezentrale
Detailplanung einer Kältezentrale für einen wiener Bahnhof – von der digitalen Bestandserfassung bis zur finalen Dokumentation.
ICB / REFERENCE PROJECT
Projektleistung
Leistungen und technische Ergebnisse.
Planung und Dokumentation einer Kältezentrale mit direkter Integration in die bestehende - räumlich beschränkte - Anlagenumgebung.
Diese Leistungen
013D-Laserscan für Planungssicherheit in der Bestandsanlage
023D-Verrohrungsplanung
03Rohrstatische Bemessung gemäß EN 13480
04Bestimmung der Lagerpositionen und Berechnung der Lagerungsparameter
05Berechnung maximaler Kräfte und Momente an Anschluss- und Übergabepunkten
06Rohrleitungsisometrien inkl. Stückliste
07As-Built- und Abschlussdokumentation
Diese Ergebnisse
01Koordiniertes 3D-Modell
02Rohrstatische Berechnung
03Rohrleitungsisometrien und Stücklisten
04Fertigungs-, Zusammenstellungs- und Montagezeichnungen
05As-Built-Dokumentation
Projektkontext
Planung im bestehenden System.
Die Bestandsanlage wurde mittels 3D-Laserscan digital erfasst und als Planungsgrundlage genutzt. Dadurch konnten neue Rohrleitungen, Lagerungen und Anschlusspunkte gegen die reale Geometrie der Anlage entwickelt werden.nnAus dem 3D-Modell wurden Fertigungs-, Zusammenstellungs- und Montagezeichnungen sowie die abschließende Dokumentation abgeleitet.
Technische Visuals

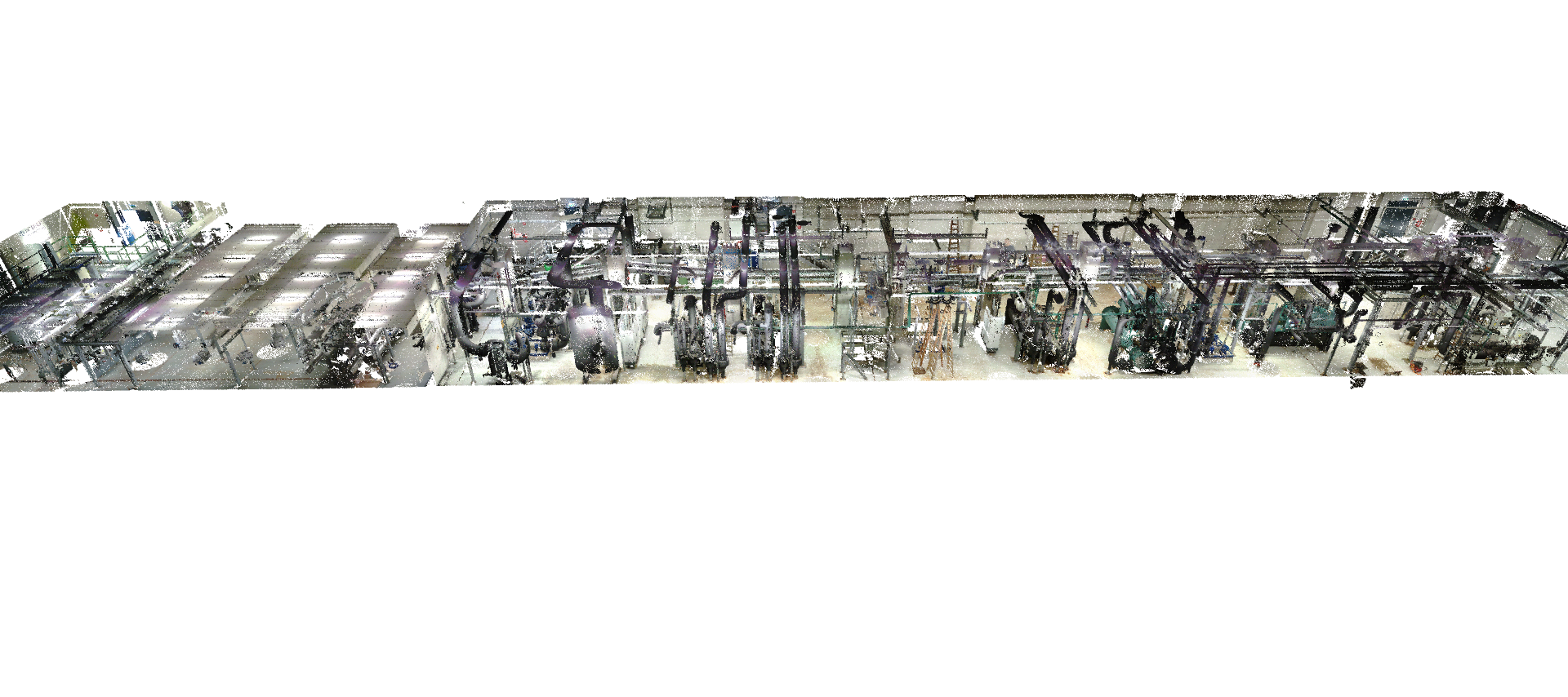

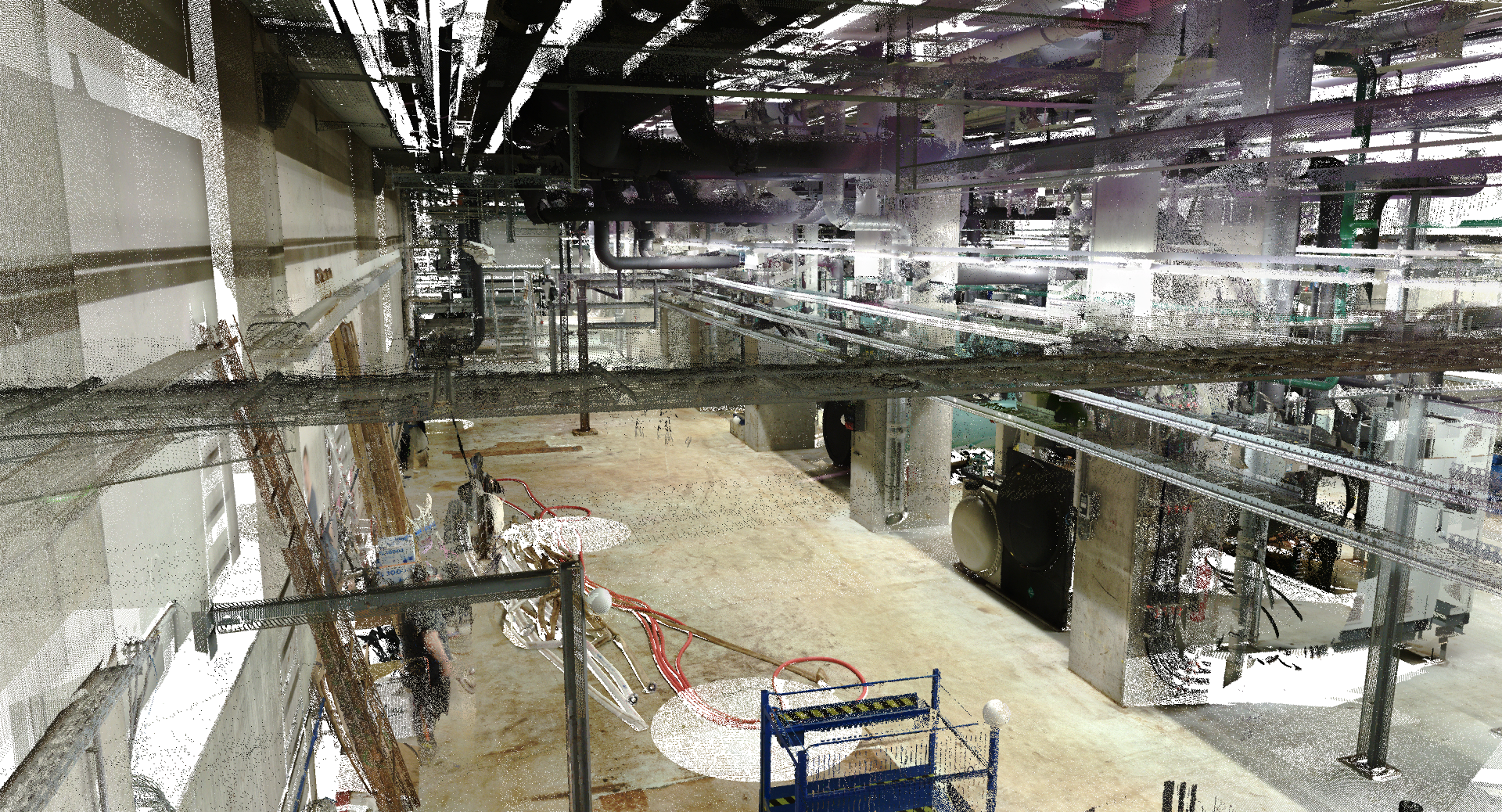

Bestand

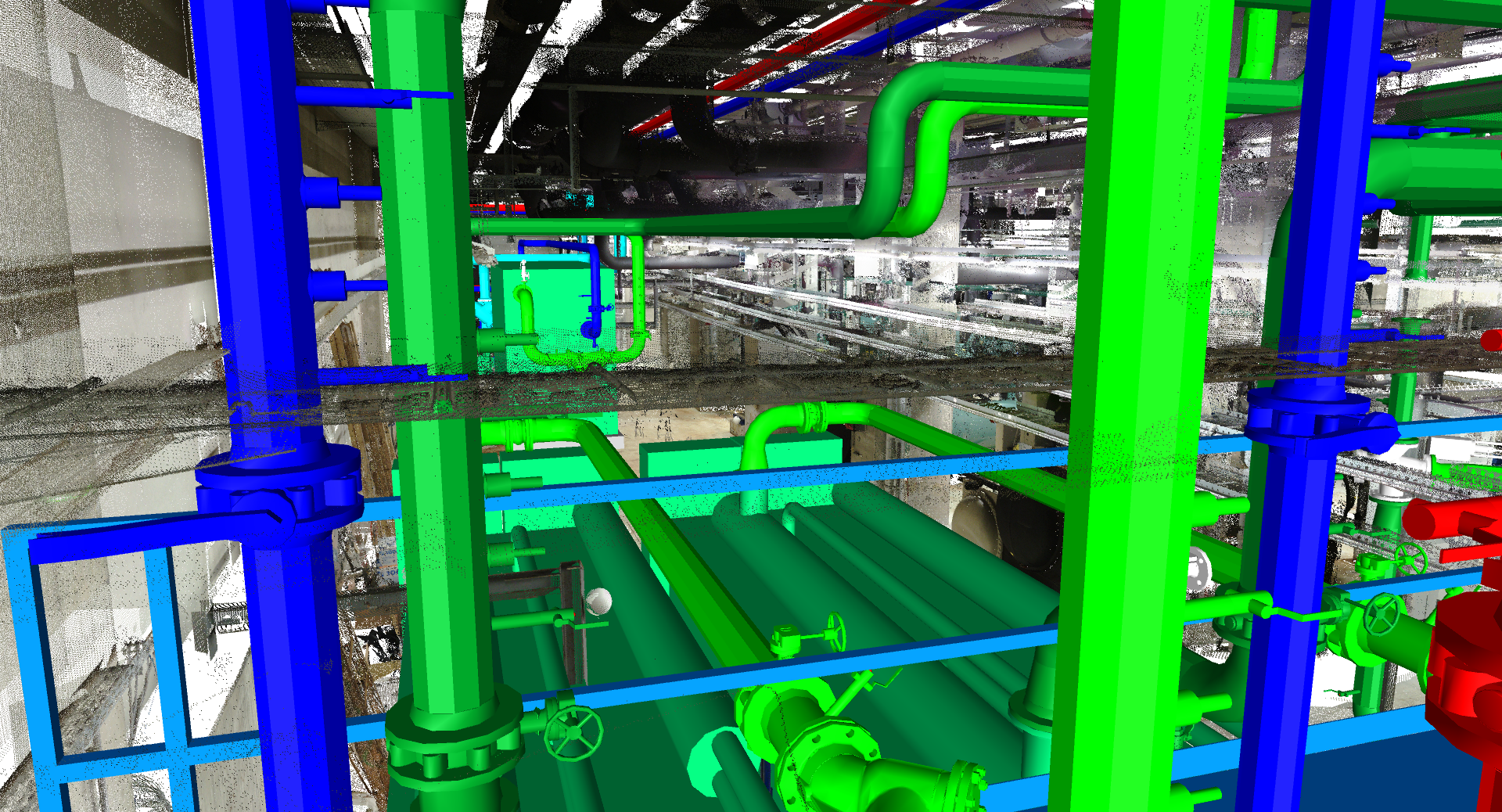

Planung
Bestand

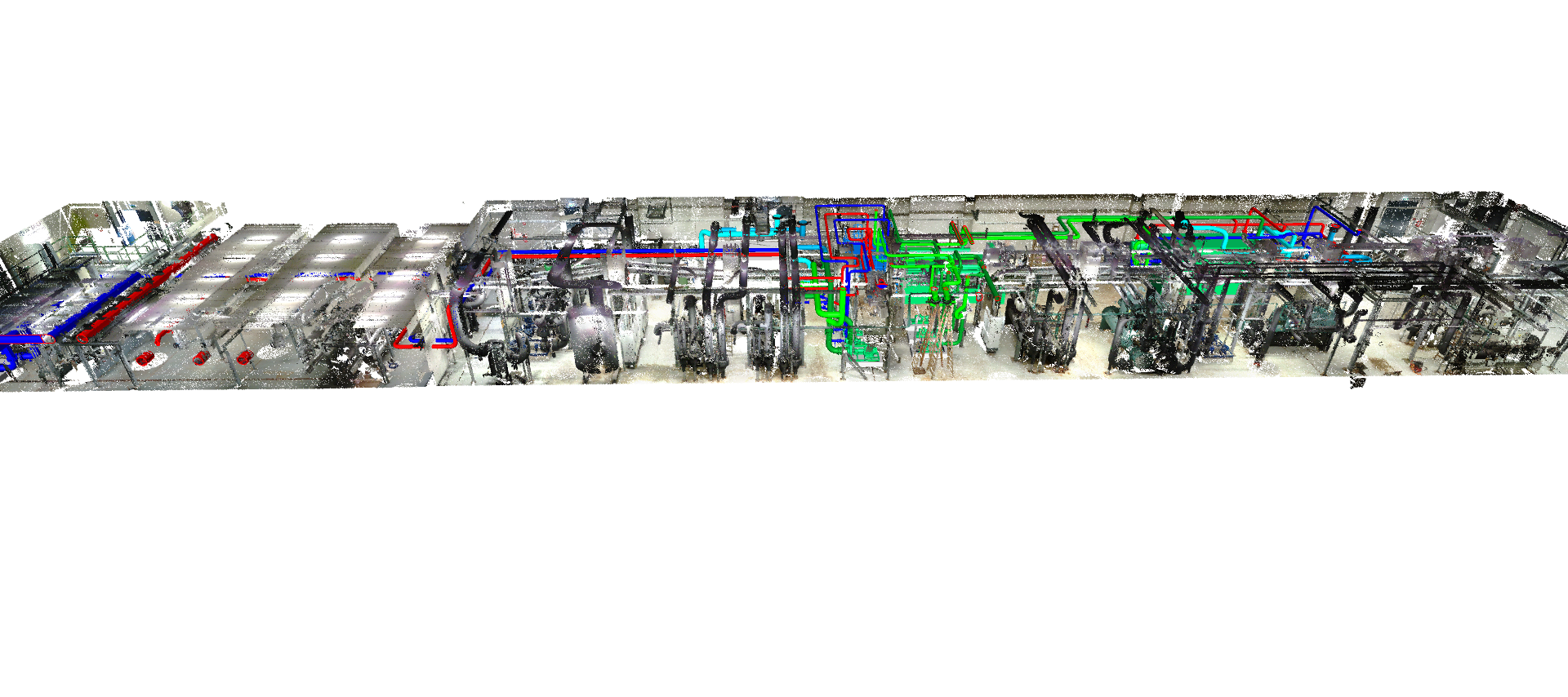

Planung

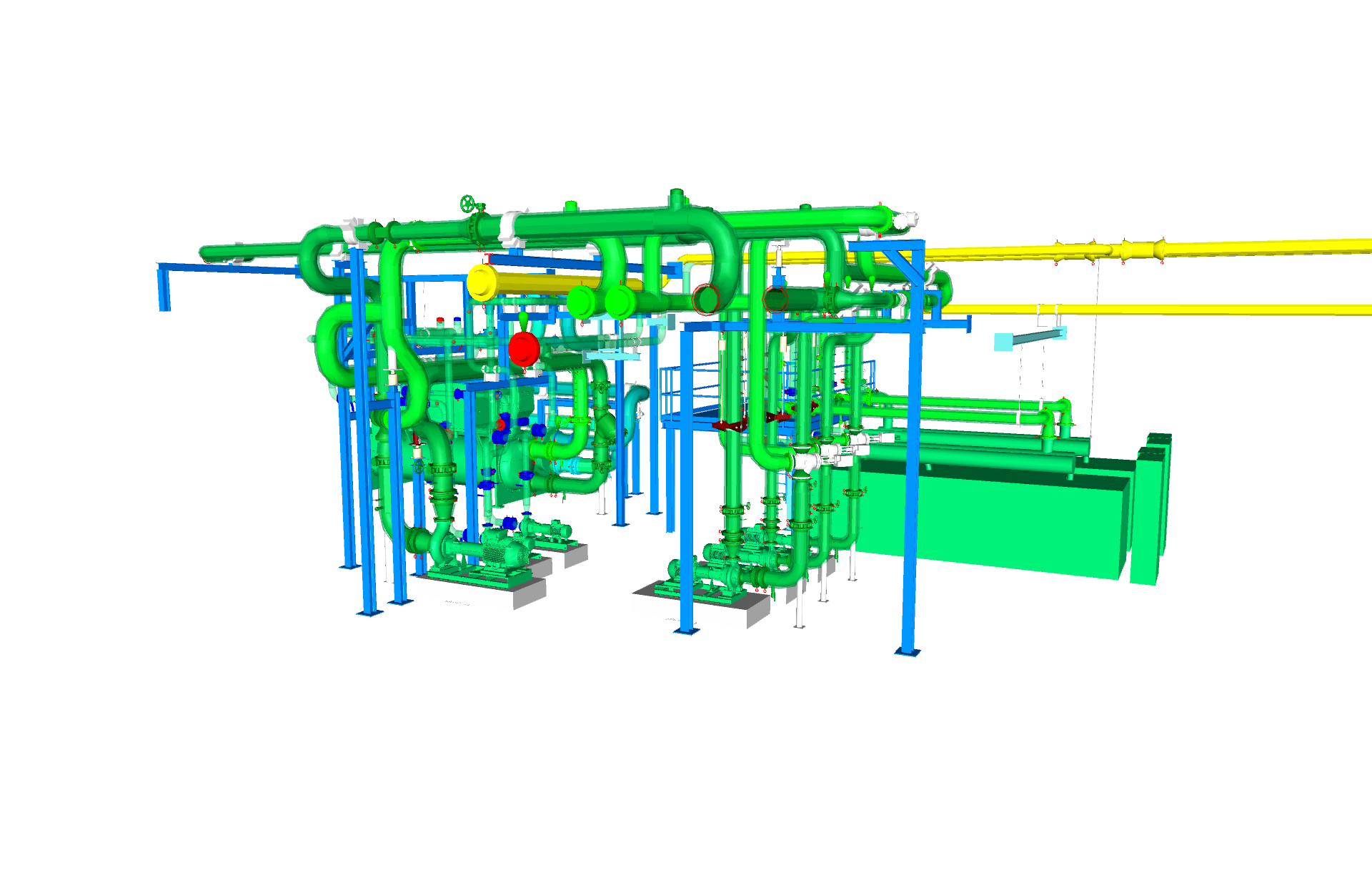

3D Planung

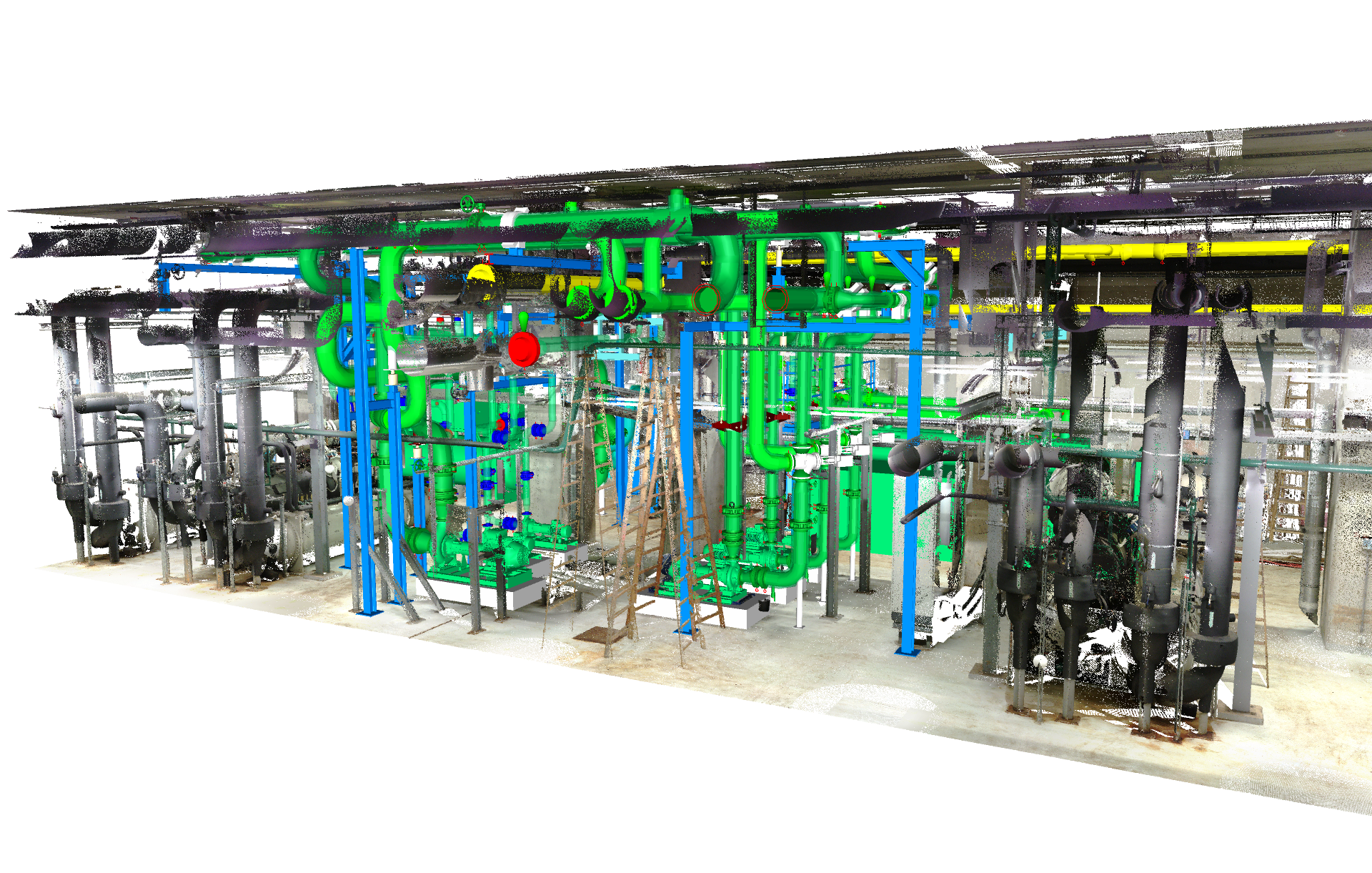

Bestand und Planung
