03
Projektphasen
Projektphase 03
Detail Engineering
Die koordinierte, baubare und überprüfbare Detailplanung entwickeln.
01Konzept
02Basic Engineering
03Detail Engineering
04Projektumsetzung
05Dokumentation & Projektabschluss
ICB führt die Engineering-Disziplinen in einem koordinierten Planungsstand zusammen. Design Reviews, Modellkoordination, Vendor Data und Bestandsrandbedingungen werden als verbundene Schnittstellen und nicht als getrennte Arbeitspakete behandelt.
03
Typische Ausgangslage
Die technische Grundlage ist definiert und muss nun in ausführungsreife Modelle, Zeichnungen, Berechnungen und Spezifikationen überführt werden.
Leistungen
Engineering dort, wo es in dieser Phase Wert schafft.
Der Leistungsumfang wird projektspezifisch zusammengestellt. Die folgenden Bereiche bilden den typischen ICB-Scope dieser Projektphase.
Engineering in 2/3D
Rohrleitungsplanung
Rohrstressberechnungen nach EN13480
Stahlbau- und Tragwerkstatik
Druckbehälterberechnungen
Ergebnisse & Deliverables
Konkrete technische Ergebnisse.
01Koordiniertes 3D-Anlagenmodell
02Ausführungsreife Layouts
03Rohrleitungsisometrien
04Halterungsunterlagen
05Berechnungsberichte Rohrleitungsstatik
06Statische Berechnungen und Zeichnungen
07Materialauszüge
08Aktualisierte P&IDs und Leitungslisten
09Montage- und Fertigungsunterlagen
Engineering im Kontext
Bestand
Planung

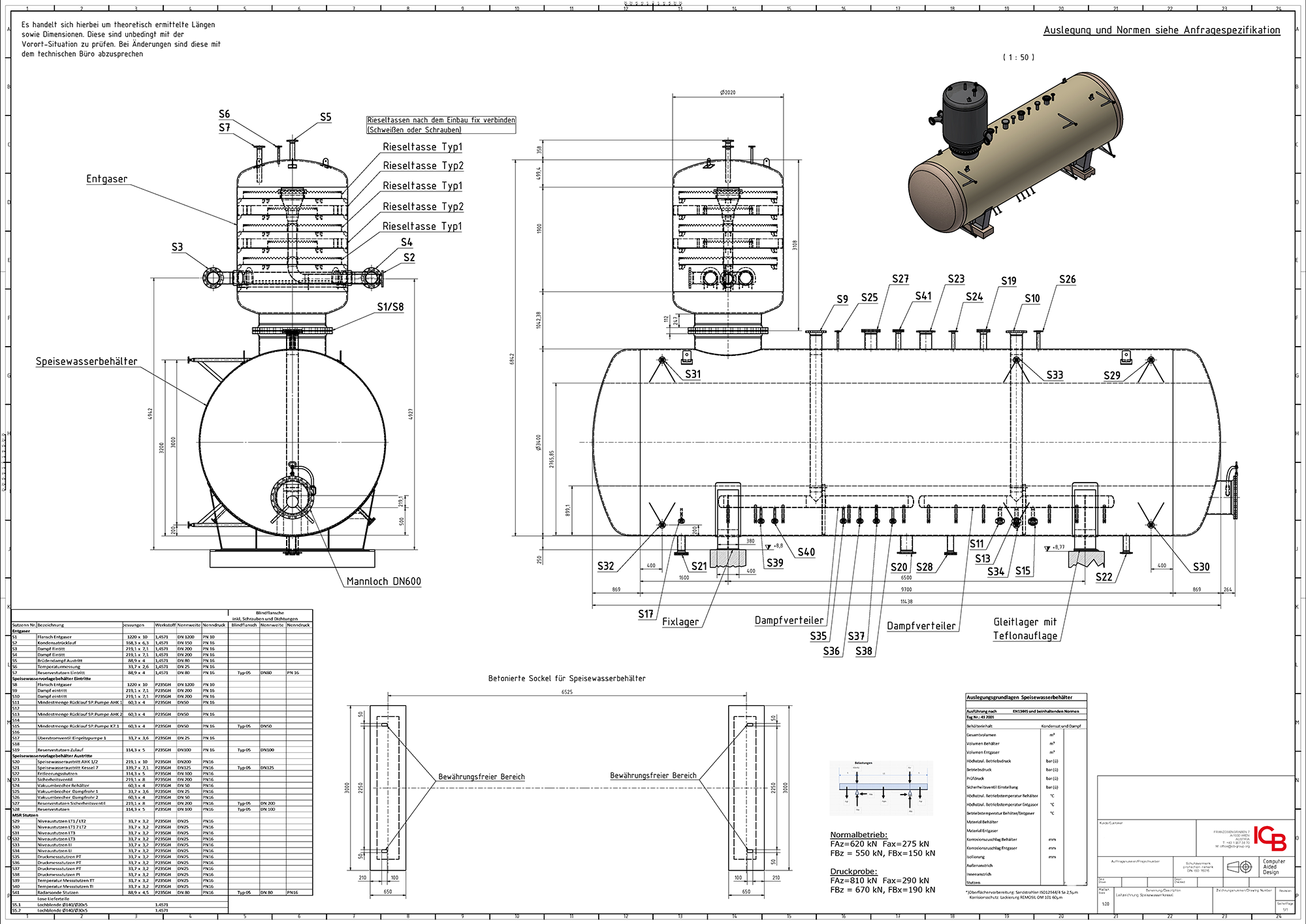

2D Planung
3D Modell
Punktewolke
3D Modell
